# DESCRIÇÃO FUNCIONAL E MECÂNICA

O kit de motor Kolbenschmidt (KS) é o conjunto de força fundamental responsável pela estanqueidade, compressão e conversão da energia térmica da combustão em força mecânica no motor Volkswagen 1600 refrigerado a ar. Composto por camisas de cilindro, pistões e anéis de segmento usinados sob severos padrões de tolerância dimensional, este conjunto garante perfeita vedação dos gases da câmara de combustão e controle eficiente do filme de óleo lubrificante. A construção em liga de alumínio de alta resistência mecânica nos pistões e ferro fundido nodular de grão fino nas camisas proporciona excelente dissipação de calor, minimizando o desgaste por atrito e prevenindo a perda de compressão em condições extremas de uso.

---

# COMPATIBILIDADE VEICULAR

• Volkswagen | Fusca | 1.6 8V Boxer (Ar) | 8V | Gasolina / Etanol | 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983

• Volkswagen | Kombi | 1.6 8V Boxer (Ar) | 8V | Gasolina / Etanol | 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983

• Volkswagen | Brasilia | 1.6 8V Boxer (Ar) | 8V | Gasolina / Etanol | 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982

• Volkswagen | Variant | 1.6 8V Boxer (Ar) | 8V | Gasolina | 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981

• Volkswagen | TC (Touring Car) | 1.6 8V Boxer (Ar) | 8V | Gasolina | 1970, 1971, 1972, 1973, 1974, 1975

• Volkswagen | SP2 | 1.6 8V Boxer (Ar) | 8V | Gasolina | 1972, 1973, 1974, 1975, 1976

• Volkswagen | Gol | 1.6 8V Boxer (Ar) | 8V | Gasolina / Etanol | 1980, 1981, 1982, 1983

---

# FICHA TÉCNICA E ESPECIFICAÇÕES

• Fabricante: KS (Kolbenschmidt)

• Código do Fabricante (MPN): 91511960

• Código de Barras (EAN / GTIN): 7890537109016

• Diâmetro do Pistão / Cilindro: 85,50 mm (Medida STD)

• Altura de Compressão do Pistão: Consultar suporte técnico

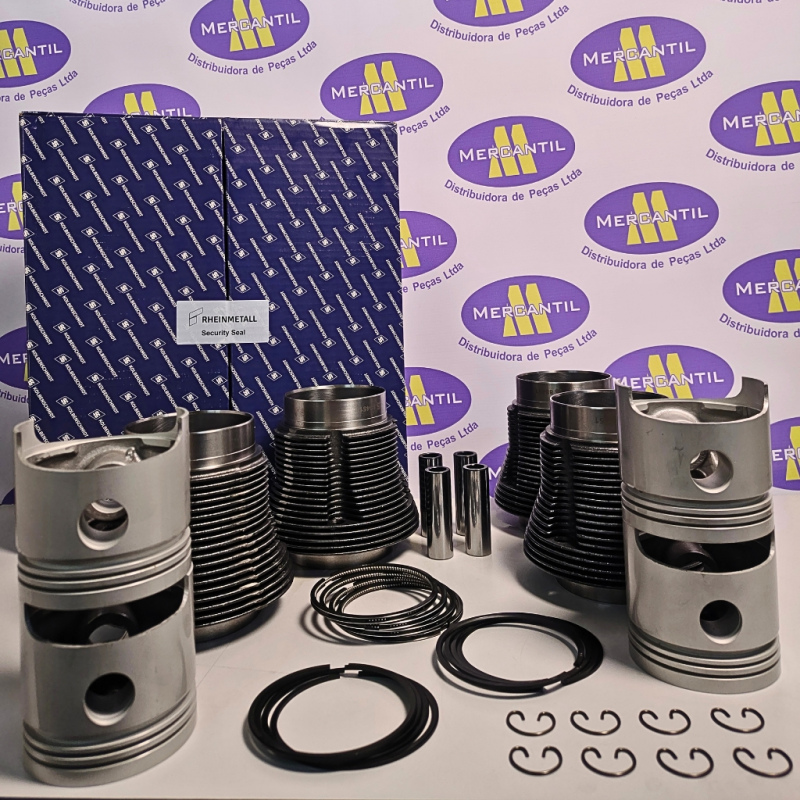

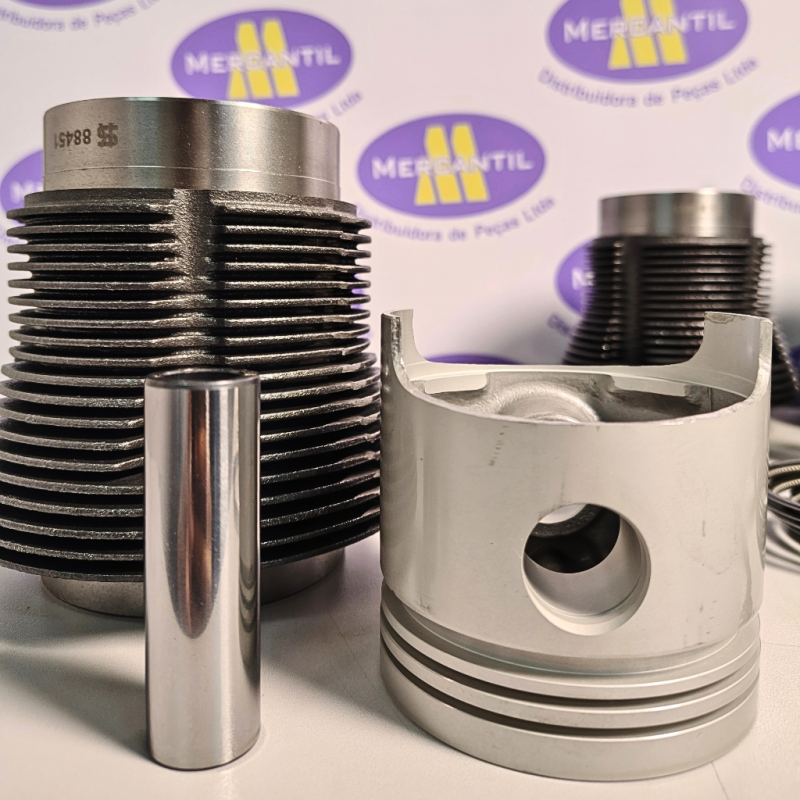

• Composição do Kit: 4 Camisas de Cilindro, 4 Pistões, Jogo de Anéis de Segmento e Pinos do Pistão

• Material Construtivo: Camisas em ferro fundido de alta liga e pistões em liga leve de alumínio hipereutetico

• Posição / Aplicação de Montagem: Blocos de motor VW Boxer 1600 refrigerados a ar (Carcaça bi-partida)

• Condição do Produto: Produto Novo com procedência comprovada

• Garantia: 90 dias de garantia legal de fábrica contra defeitos de fabricação

---

# RECOMENDAÇÕES DE INSTALAÇÃO E MONTAGEM

• Realize a limpeza rigorosa das galerias de ventilação, carcaça do motor e assentamento dos cilindros para evitar contaminação por limalhas e poeira abrasiva.

• Verifique a folga de montagem entre o pistão e a camisa conforme as especificações de fábrica da Volkswagen, garantindo o correto alinhamento das bielas e virabrequim.

• Aplique óleo lubrificante de motor limpo nas paredes da camisa, nos anéis de segmento e na saia do pistão durante a montagem para prevenir atrito e engripamento no primeiro arranque (partida a seco).

• Promova a substituição do óleo lubrificante, filtro de óleo (se aplicável), filtro de combustível, gaxetas e juntas de vedação do bloco e dos tubos de empurradores de válvula.

KIT VOLKS 1600 GAS.AR 67/83

Composição do Kit
