# sku: 97152960 - kit motor ford corcel / belina / del rey / escort / pampa 1.6 cht gasolina - kspg (ks)

## descrição rápida
kit de motor completo em medida standard (std) para a linha de motores ford cht 1.6 movidos a gasolina. produzido pela kolbenschmidt (ks), marca de referência mundial em componentes de força para motor, este conjunto de camisas, pistões, anéis e pinos oferece precisão dimensional absoluta, controle rigoroso de consumo de óleo, alta durabilidade contra estresse térmico e o perfeito restabelecimento da potência nominal do motor.

## identificadores e códigos de referência
- sku mercantil: 97152960
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 97152960 std (kit cht 1.6 gasolina standard)
- código(s) oem / equivalente original:
- ford: 84nu6100a (referência de montadora correspondente)
- metal leve: suk1875
- mahle: suk1875
- ean / gtin (código de barras):
- 7890537109573

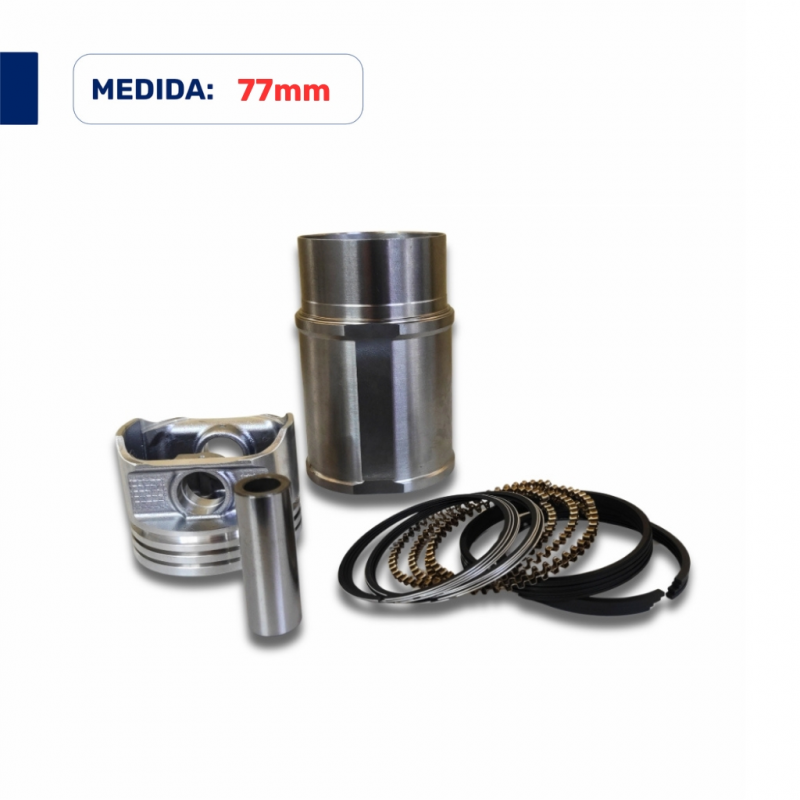

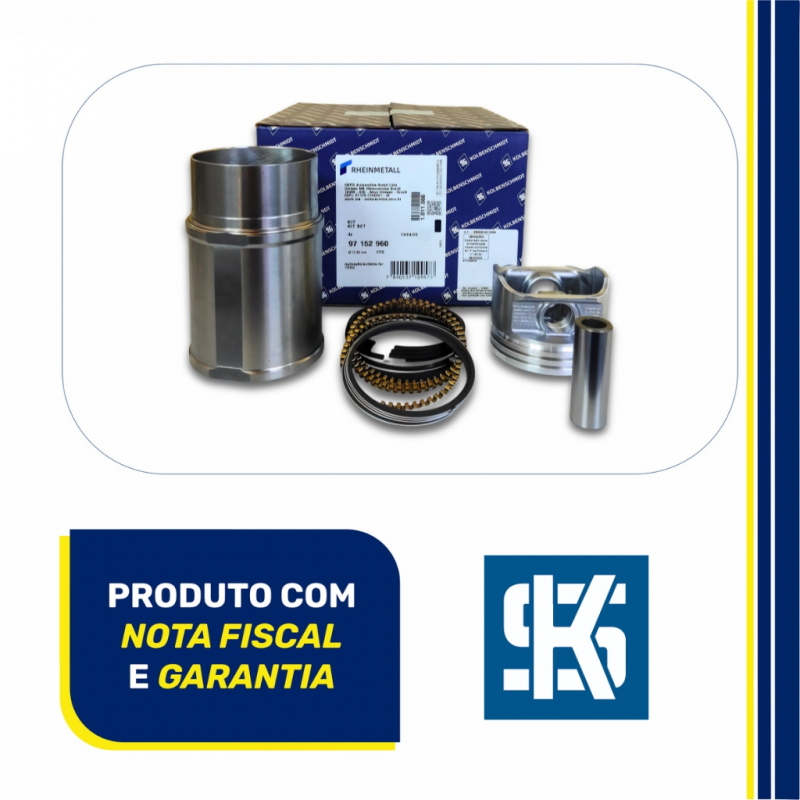

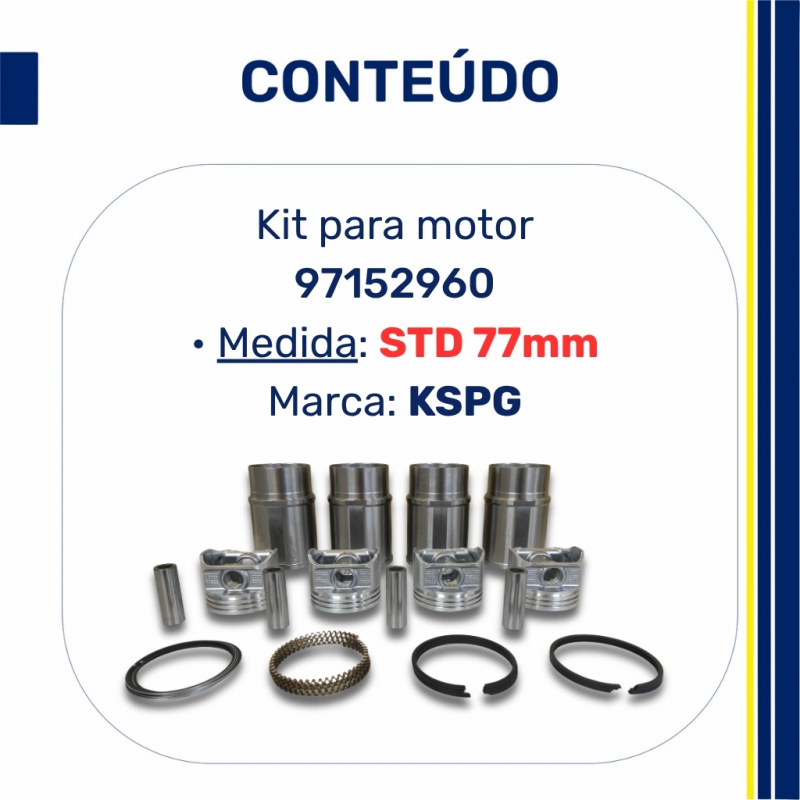

## conteúdo da embalagem
este kit de reparo de força é comercializado de forma integrada pela fabricante ks, contendo os seguintes itens para o recondicionamento completo do bloco:
- 4 unidades camisa de cilindro (medida standard std)
- marca: ks (kolbenschmidt)
- diâmetro interno: 77,00 milímetros
- 4 unidades pistão de motor (medida standard std)
- marca: ks (kolbenschmidt)
- perfil da cabeça do pistão: plano com rebaixo (específico para gasolina)
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro externo: 20,00 milímetros
- 8 unidades anel trava do pino do pistão
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)
- 4 unidades anéis de borracha para vedação das camisas (o-rings de base)
- marca: ks (kolbenschmidt)

## compatibilidade com veículos ou aplicações recomendadas
este kit destina-se estritamente aos motores ford cht 1.6 (8 válvulas ohv) equipados originalmente com sistema de alimentação a gasolina:
- ford corcel ii 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986
- ford belina ii 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986, 1987, 1988, 1989
- ford del rey 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986, 1987, 1988, 1989
- ford scala 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986
- ford escort 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986, 1987, 1988, 1989
- ford escort hobby 1.6 8v cht gasolina anos: 1993, 1994, 1995, 1996
- ford pampa 1.6 8v cht gasolina anos: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996

## especificações técnicas
- diâmetro nominal do cilindro (pistão): 77,00 milímetros (medida standard / std)
- tipo de motor: cht 1.6 (high turbulence combustion / alta turbulência)
- curso do pistão: 83,50 milímetros
- diâmetro do pino de pistão: 20,00 milímetros
- comprimento do pino de pistão: 65,00 milímetros
- altura de compressão do pistão: 38,10 milímetros
- espessura das canaletas dos anéis:
- primeira canaleta (anel de compressão): 1,50 milímetro
- segunda canaleta (anel raspador): 2,00 milímetros
- terceira canaleta (anel de óleo): 4,00 milímetros
- tipo de refrigeração: líquida (camisas úmidas em contato direto com a água do bloco)
- combustível aplicável: gasolina

## aplicação: o que é e para que serve
o conjunto de camisas, pistões e anéis forma a unidade de força do motor ford cht 1.6. o sistema cht utiliza camisas úmidas, o que significa que as camisas de ferro fundido ficam alojadas no bloco em contato direto com o líquido de arrefecimento. os pistões recebem a força da queima da gasolina e a transmitem para o virabrequim, enquanto os anéis de segmento asseguram a vedação para que os gases não passem para o cárter e o óleo lubrificante não invada a câmara. a troca completa é essencial para sanar perda de compressão, fumaça excessiva no escape, barulho de batida de saia de pistão e consumo elevado de lubrificante.

## recomendações técnicas de uso/montagem
- o bloco do motor cht exige limpeza absoluta nas galerias onde as camisas se apoiam. resíduos nesses assentos impedem o correto assentamento e provocam desalinhamento geométrico.
- realize o teste de projeção (altura de ressalto) das camisas em relação à face plana do bloco antes da montagem definitiva. a altura deve estar rigorosamente dentro do limite de 0,04 a 0,12 milímetro para garantir que a junta de cabeçote seja esmagada com a pressão correta.
- monte os anéis utilizando ferramenta expansora apropriada. nunca faça a montagem manual para não provocar deformações ou trincas invisíveis no aço dos anéis.
- defase as aberturas (gaps) dos anéis em 120 graus uma da outra. não alinhe nenhuma das pontas com a direção do pino do pistão.
- substitua obrigatoriamente as juntas de papel ou anéis o-ring de vedação da base de cada camisa que acompanham o kit. aplique uma camada extremamente fina de selante não endurecedor para evitar infiltração de água no cárter de óleo.
- utilize óleo lubrificante novo e limpo para umectar as camisas e pistões no momento da montagem com a cinta de compressão.
- é mandatório substituir o óleo do motor, o filtro de óleo e realizar a limpeza do radiador, abastecendo o sistema de arrefecimento com aditivo de qualidade e água desmineralizada após a manutenção.

## garantia e suporte mercantil
este produto comercializado pela mercantil distribuidora conta com garantia legal de 90 dias (3 meses), estendida pela fabricante kspg por até 12 meses contra defeitos latentes de fabricação. a garantia é automaticamente anulada caso seja constatado erro de montagem (como quebra de anéis na inserção), desalinhamento de bielas, falta de lubrificação, funcionamento com mistura excessivamente pobre (causando fusão de pistão), superaquecimento do sistema de arrefecimento ou uso de combustível adulterado.

## perguntas frequentes
- esse kit serve no motor cht 1.6 movido a álcool
não. os pistões para motor a gasolina possuem o desenho do topo e profundidade de rebaixo diferentes daqueles desenvolvidos para os motores a álcool. utilizar este kit em motor a álcool causará perda acentuada de taxa de compressão e mau funcionamento do veículo.

- qual a diferença entre este kit cht e o kit do motor ae 1.6 da autolatina
não há diferença dimensional na unidade de força. os motores ford cht 1.6 e vw ae 1.6 a gasolina possuem a exata mesma arquitetura de bloco e cilindros (herança da autolatina). portanto, este kit ks 97152960 é integralmente aplicável aos veículos vw equipados com motor ae 1.6 a gasolina (como gol, parati, voyage e saveiro), dispensando a busca por kits específicos.

- as camisas deste kit vêm prontas para instalação ou precisam de retífica
as camisas fornecidas pela ks neste kit já vêm perfeitamente brunidas e acabadas na medida standard (std) de fábrica, dispensando qualquer necessidade de usinagem interna ou retífica. elas estão prontas para serem alojadas no bloco.

---

Ficha técnica

Descrição da peça	KIT CORCEL 1600 GAS.CHT.
Marca	KSPG
SKU	011260
Código Fabricante	97152960 STD
Código de barras	7890537109573
Códigos de referência	97152960
