# sku: 98129969 - kit de reparo (pistão e camisa) vw 1300 refrigeração a ar (gasolina) - kspg (ks)

## descrição rápida
kit de motor completo em medida standard (std) para a linha volkswagen com motorização 1300 cilindradas refrigerada a ar, movida a gasolina. desenvolvido e fabricado pela kolbenschmidt (ks), marca consagrada mundialmente como fornecedora original das maiores montadoras, este kit de reposição assegura a perfeita estanqueidade da câmara de combustão, controle de emissão de fumaça, baixa fricção de anéis e excelente dissipação térmica em condições de trabalho severas.

## identificadores e códigos de referência
- sku mercantil: 98129969
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 98129969 (ou 98129.969)
- código(s) oem / equivalente original:
- vw: 0311980571 este dado pode variar de acordo com a versão exata do seu motor. consulte um mecânico de confiança ou nosso suporte técnico antes de finalizar a instalação.
- ean / gtin (código de barras):
- 7890537110067

## conteúdo da embalagem

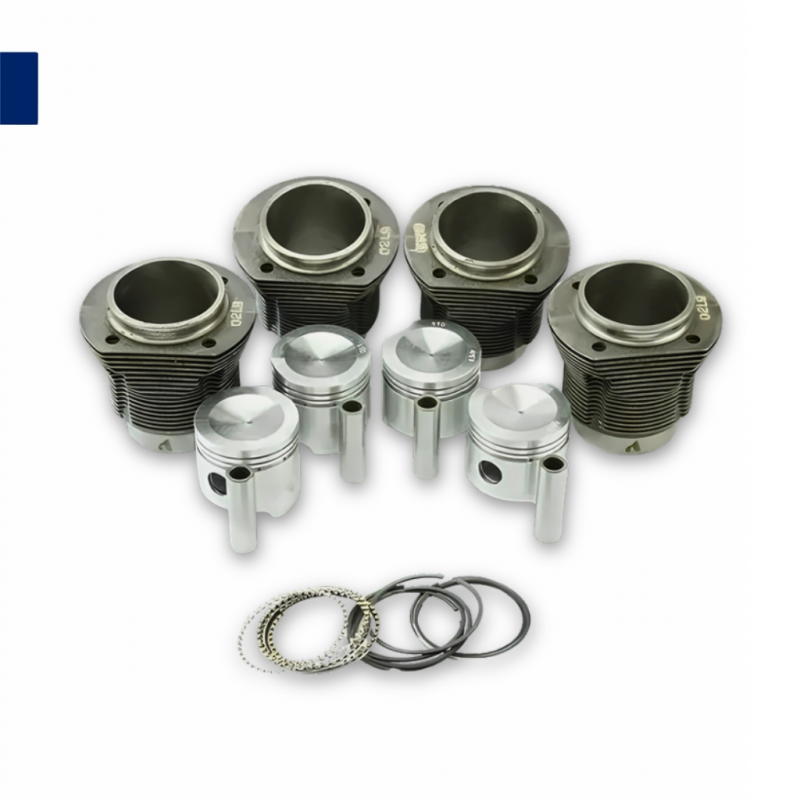

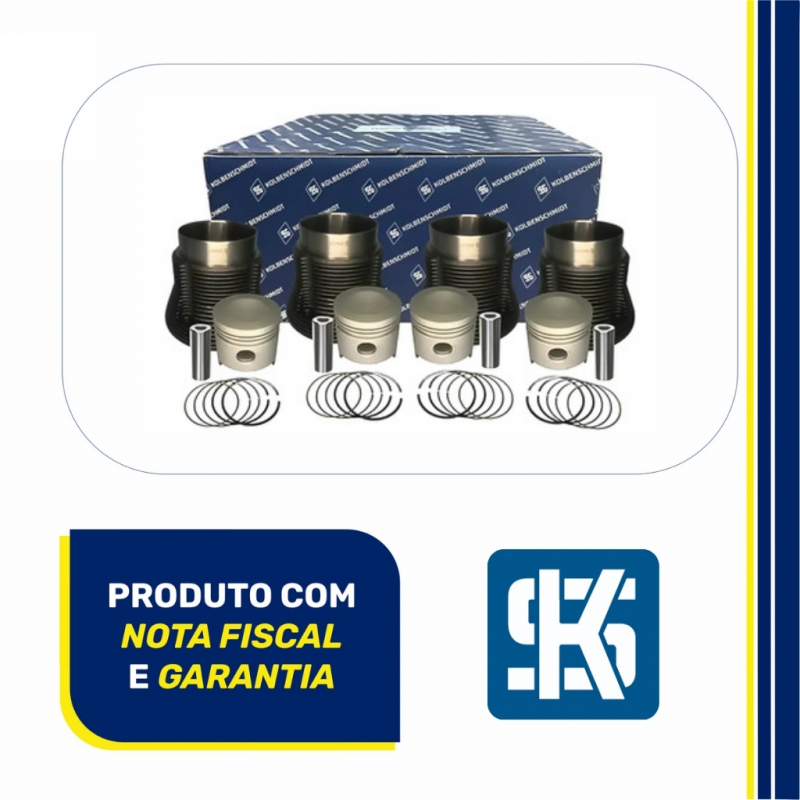

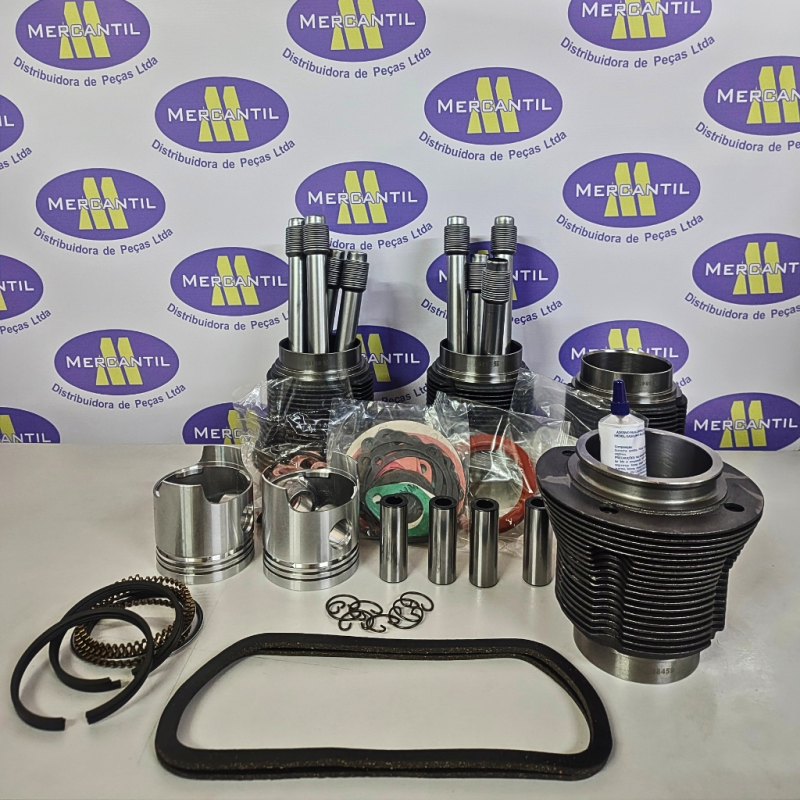

este kit é comercializado de forma integrada pela fabricante ks, contendo os seguintes itens para o recondicionamento parcial do motor boxer 1300:

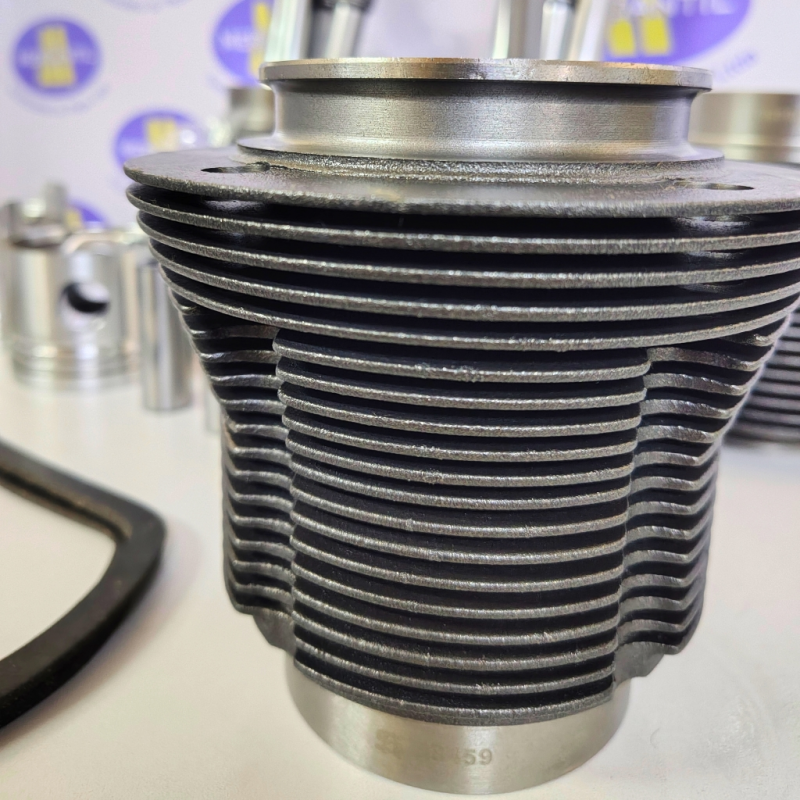

- 4 unidades camisa de cilindro (medida standard std)
- marca: ks (kolbenschmidt)
- diâmetro interno: 77,00 milímetros
- diâmetro externo da saia da camisa (encaixe no bloco): 82,00 milímetros

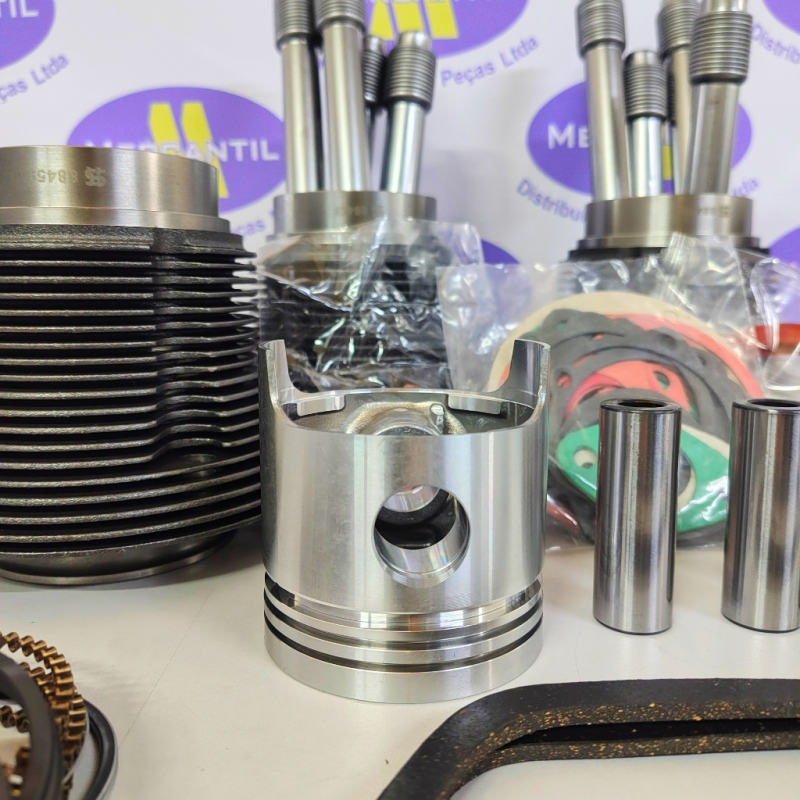

- 4 unidades pistão de motor (medida standard std)
- marca: ks (kolbenschmidt)
- perfil da cabeça do pistão: plano, adequado para motores a gasolina
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro externo do pino: 22,00 milímetros
- 8 unidades anel trava do pino do pistão
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)
- 8 unidades capas de tucho (tubos de proteção das varetas)
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de juntas de motor completo
- marca: sabó (ou junta homologada pelo fabricante)
- 1 unidade bisnaga de silicone/cola selante para montagem
- marca: homologada ks

## compatibilidade com veículos ou aplicações recomendadas
este kit destina-se estritamente aos motores boxer 1.3 (1300 cm³) de 8 válvulas ohv refrigerados a ar:
- volkswagen fusca 1300 gasolina anos: 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983
- volkswagen gol g1 1300 (gol chaleira) gasolina anos: 1980, 1981
- volkswagen kombi 1300 / pick-up 1300 gasolina anos: 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975

## especificações técnicas
- diâmetro nominal do cilindro (medida standard): 77,00 milímetros
- diâmetro externo da camisa na base de encaixe do bloco: 82,00 milímetros
- espessura das canaletas de anéis do pistão:
- primeira canaleta (anel de compressão): 2,00 milímetros
- segunda canaleta (anel raspador): 2,00 milímetros
- terceira canaleta (anel de óleo): 4,00 milímetros
- diâmetro do pino do pistão: 22,00 milímetros
- tipo de prisioneiro do bloco compatível: grosso de 10,00 milímetros ou fino de 8,00 milímetros
- quantidade de cilindros: 4 cilindros (kit completo para 1 motor)
- tipo de refrigeração do motor: ar (ventoinha forçada na capela)

## aplicação: o que é e para que serve
o conjunto de camisa, pistão e anéis forma o coração do motor boxer vw 1300. ele tem como função receber a explosão do combustível na câmara e transformar essa energia térmica em energia mecânica, impulsionando as bielas e fazendo o virabrequim girar. com o tempo de uso, as camisas sofrem ovalização e os anéis perdem a pressão contra a parede, gerando queima de óleo lubrificante (fumaça azulada no escapamento), perda acentuada de compressão e barulhos mecânicos característicos. a substituição integral por peças originais ks restabelece o torque, elimina consumos excessivos de óleo e prolonga a vida útil do bloco.

## recomendações técnicas de uso/montagem
- antes da instalação, é indispensável checar se o bloco não apresenta folga excessiva no alojamento de apoio da base das camisas de cilindro.
- monte os anéis de segmento utilizando obrigatoriamente um alicate expansor de anéis para evitar microfissuras e garantir que não percam a elasticidade.
- nunca alinhe as aberturas (gaps) dos anéis na mesma direção. distribua as pontas dos anéis defasadas a 120 graus uma da outra, evitando a linha do pino do pistão para mitigar riscos de passagem de compressão para o cárter.
- use óleo de motor novo de boa qualidade para lubrificar as camisas e os pistões no momento de introduzi-los no cilindro com o auxílio de uma cinta de pistão adequada.
- limpe criteriosamente a área de assentamento das camisas no bloco do motor e utilize os anéis de vedação finos de cobre ou papel apropriados na base para evitar vazamentos de compressão na carcaça.
- siga rigorosamente a ordem em cruz e a tabela de torque para o aperto das porcas do cabeçote do motor refrigerado a ar: aplique o torque inicial leve e finalize com o torque recomendado de 32 nm para prisioneiros grossos (10 mm) ou 25 nm para prisioneiros finos (8 mm).

## garantia e suporte mercantil
este produto distribuído pela mercantil distribuidora goza de garantia legal de 90 dias (3 meses) contra defeitos ocultos de fabricação. a garantia perde integralmente sua validade caso ocorra quebra de anéis por montagem incorreta, marcas de engripamento por falta de lubrificação (partida inicial a seco), marcas de superaquecimento por obstrução da capela de arrefecimento ou uso de componentes fora de especificação para modificações de cilindrada.

## perguntas frequentes
- esse kit serve no motor vw 1500 ou 1600 refrigerado a ar
não. este kit possui diâmetro nominal de 77,00 milímetros, específico e exclusivo para motores de 1300 cilindradas. o motor 1500 utiliza diâmetro de 83,00 milímetros e o motor 1600 utiliza diâmetro de 85,50 milímetros.

- os pistões já vêm com os anéis montados no lugar
não. os pistões, pinos, travas, anéis e camisas são enviados na mesma embalagem de fábrica, porém desmontados. a montagem dos anéis nas canaletas dos pistões deve ser executada pelo retificador ou mecânico responsável pela montagem do motor utilizando as ferramentas de precisão especificadas.

- qual é o diâmetro externo da camisa deste kit na base que encaixa no bloco do motor
o diâmetro externo da saia destas camisas é de 82,00 milímetros, padrão para os blocos originais de motor vw 1300 a ar. recomendamos confirmar essa medida no bloco do motor antes da montagem para assegurar que não houve retíficas anteriores que tivessem alterado o alojamento para medidas de motores 1500 ou 1600.

---

Ficha técnica

Descrição da peça	KIT VOLKS 1300 GAS.R.AR- JTA/RET/CAPA
Marca	KSPG
SKU	011368
Código Fabricante	98129969
Código de barras	7890537110067
Códigos de referência	98129969
