Kit Volks 1500 Gas.ar 67/76
- Marca: KSPG
- Modelo: 40298969
Quantidade mÃnima para compra: 4
Etiquetas: MOTOR, KIT PARA MOTORES - CAM/PIST/ANEL, KSPG
Descrição do Produto
# sku: 40298969 - kit motor parcial vw 1500 refrigeração a ar (gasolina) - kspg (ks) ## descrição rápida kit de motor completo para a linha volkswagen com motorização 1500 cilindradas refrigerada a ar, movida a gasolina. produzido pela kolbenschmidt (ks), uma das principais marcas globais de componentes de motor e fornecedora original da linha de montagem, este conjunto garante o restabelecimento ..
# sku: 40298969 - kit motor parcial vw 1500 refrigeração a ar (gasolina) - kspg (ks)
## descrição rápida
kit de motor completo para a linha volkswagen com motorização 1500 cilindradas refrigerada a ar, movida a gasolina. produzido pela kolbenschmidt (ks), uma das principais marcas globais de componentes de motor e fornecedora original da linha de montagem, este conjunto garante o restabelecimento completo das especificações dimensionais, excelente vedação, baixa fricção e durabilidade superior contra dilatações térmicas severas.
## identificadores e códigos de referência
- sku mercantil: 40298969
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 40298969 (ou 40298.969)
- código(s) oem / equivalente original:
- vw: 0311980591 (referência base do jogo de motor)
- metal leve: suk1007
- mahle: k70062
- ean / gtin (código de barras):
- 7890537109092

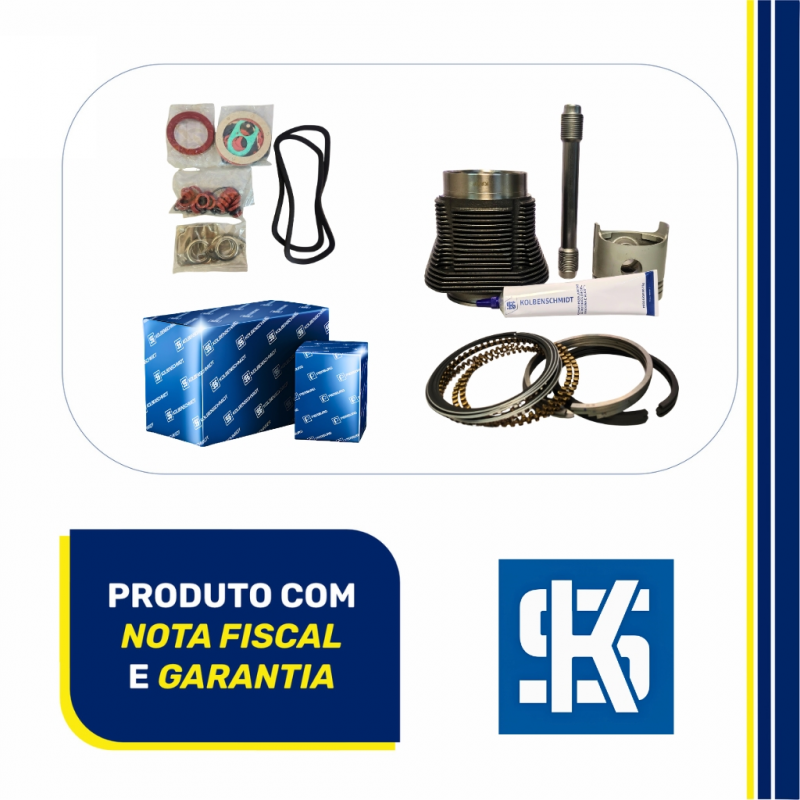

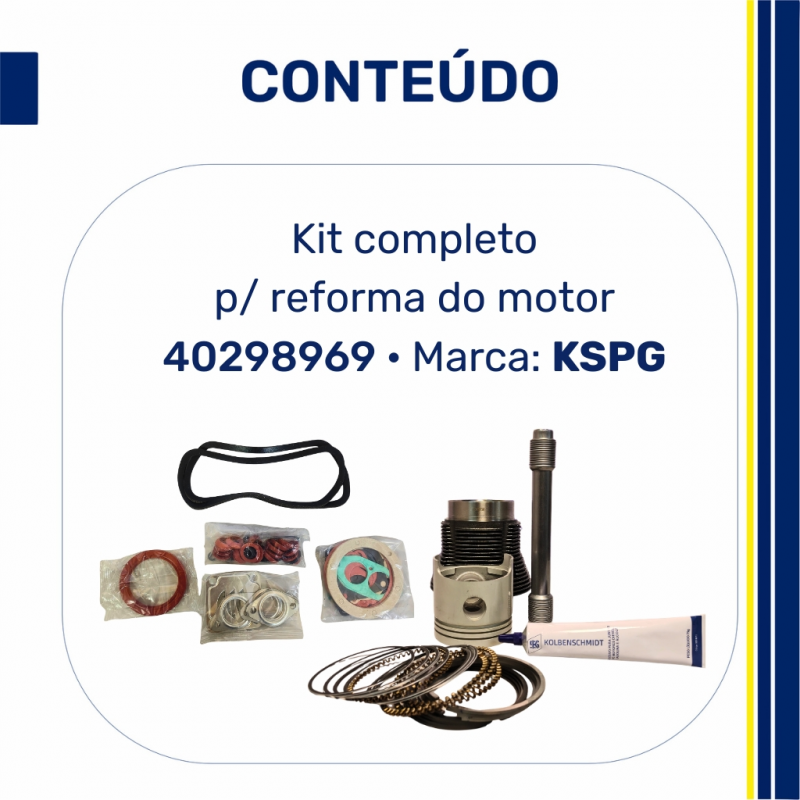

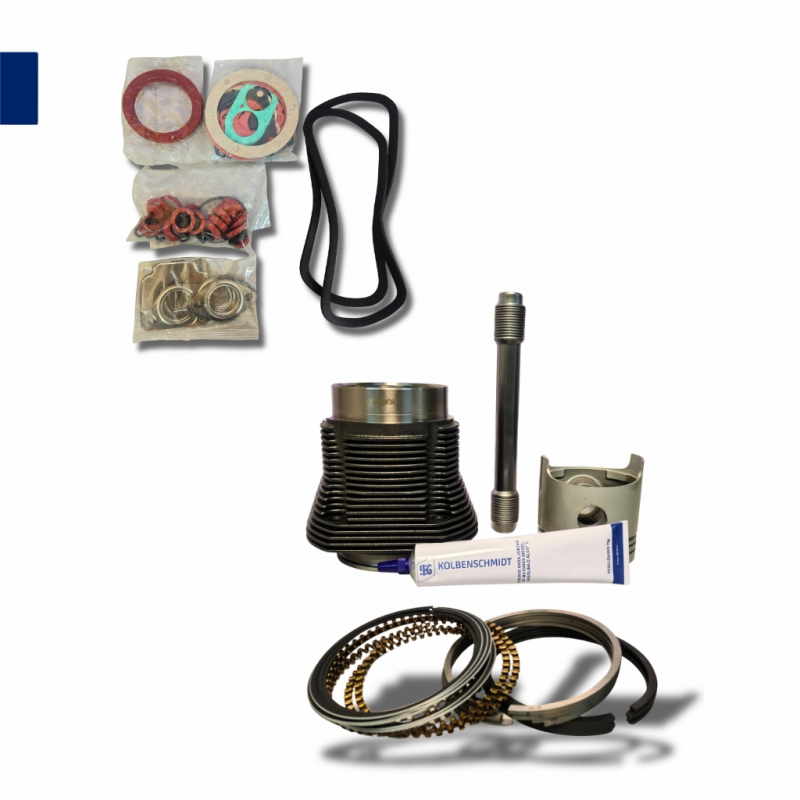

## conteúdo da embalagem
este kit de motor é comercializado em formato de pacote completo pela fabricante kspg, contendo os seguintes itens:

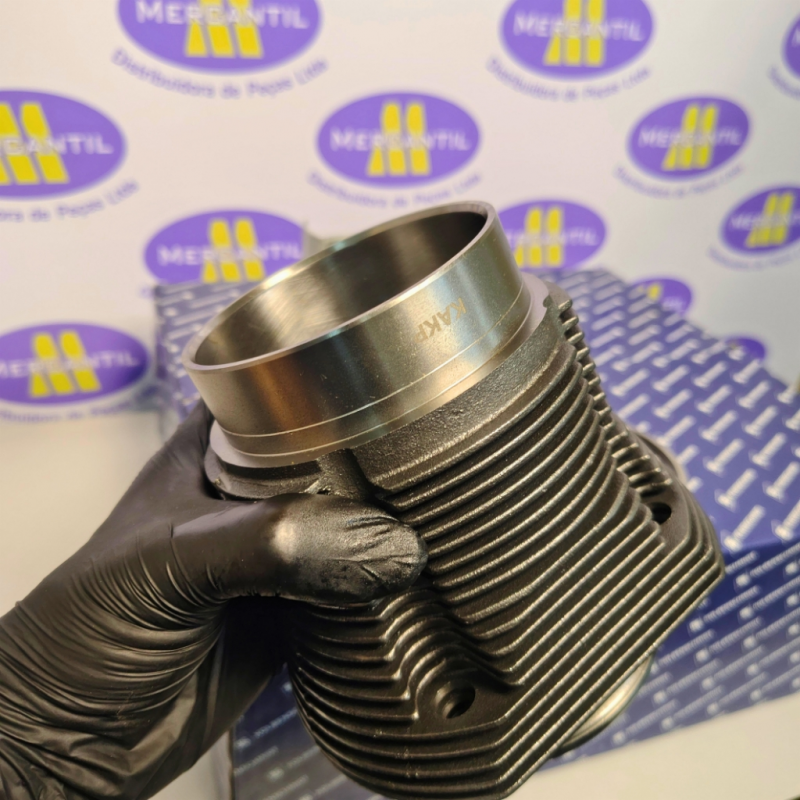

- 4 unidades camisa de cilindro
- marca: ks (kolbenschmidt)
- diâmetro interno: 83,00 milÃmetros
- material: ferro fundido centrifugado de alta liga

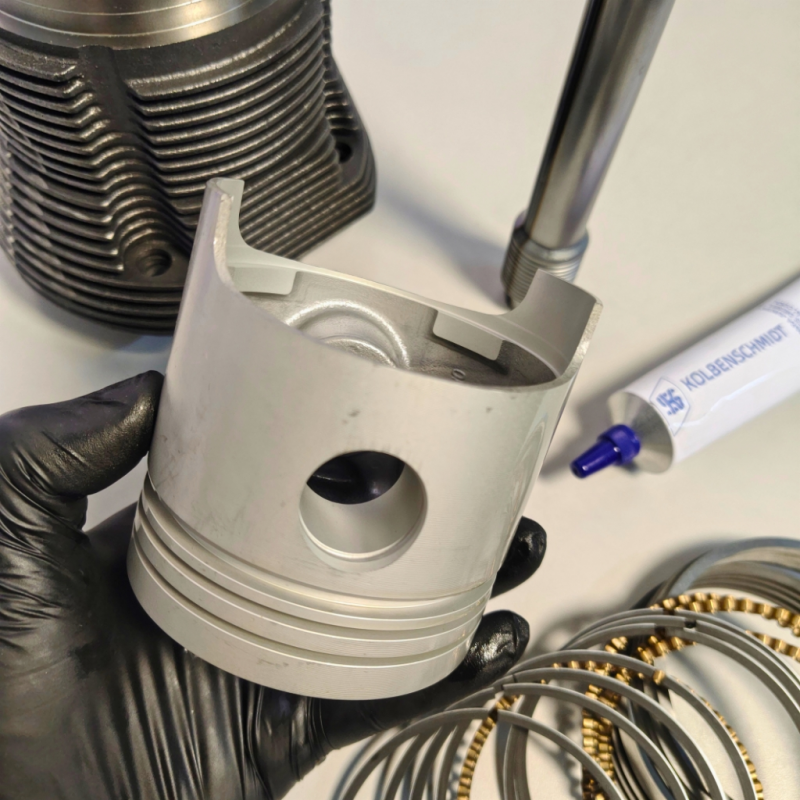

- 4 unidades pistão de motor (medida standard std)
- marca: ks (kolbenschmidt)
- material: liga leve de alumÃnio silÃcio estruturado
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro externo: 22,00 milÃmetros
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)
- tipo de anéis: compressão, raspador e óleo
- 8 unidades capas de tucho (tubos de proteção das varetas)
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de juntas de motor completo
- marca: sabó (ou junta homologada fornecida diretamente no encarte técnico do kit ks)
## compatibilidade com veÃculos ou aplicações recomendadas
este kit destina-se estritamente aos motores boxer 1.5 (1500 cm³) refrigerados a ar a gasolina:
- volkswagen fusca 1500 gasolina anos: 1970, 1971, 1972, 1973, 1974, 1975, 1976
- volkswagen kombi 1500 (furgão / luxo / pick-up / standard) gasolina anos: 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975
- volkswagen karmann-ghia coupé 1500 gasolina anos: 1967, 1968, 1969, 1970
## especificações técnicas
- diâmetro nominal do cilindro (pistão): 83,00 milÃmetros (medida standard / std)
- curso do motor associado: 69,00 milÃmetros
- altura de compressão do pistão: 36,10 milÃmetros este dado pode variar de acordo com a versão exata do seu motor. consulte um mecânico de confiança ou nosso suporte técnico antes de finalizar a instalação.
- diâmetro do pino do pistão: 22,00 milÃmetros
- tipo de prisioneiro do bloco compatÃvel: 8,00 milÃmetros (prisioneiro fino) e 10,00 milÃmetros (prisioneiro grosso)
- espessura das canaletas de anéis:
- primeira canaleta (anel de compressão): 2,00 milÃmetros
- segunda canaleta (anel raspador): 2,00 milÃmetros
- terceira canaleta (anel de óleo): 4,00 milÃmetros
- combustÃvel aplicável: gasolina
## aplicação: o que é e para que serve
o kit de motor, conhecido tecnicamente como kit de camisa, pistão e anéis, reconstrói a câmara de combustão do motor boxer. ele é responsável por conter a queima da mistura arcombustÃvel e transformar essa energia em movimento mecânico por meio dos pistões que movimentam as bielas e o virabrequim. as camisas sofrem desgaste direto por atrito e calor intenso. a substituição integral impede o consumo excessivo de óleo lubrificante, elimina falhas de compressão, vazamentos na base das camisas e ruÃdos de batida de pistão (saia solta).
## recomendações técnicas de uso/montagem
- realize a medição minuciosa das folgas das bronzinas de biela, do alojamento das camisas no bloco do motor e do alinhamento do virabrequim (retÃfica do bloco caso haja deformações nas faces de apoio das camisas).
- monte os anéis utilizando um alicate expansor adequado para evitar microtrincas estruturais nos anéis de segmento.
- posicione as aberturas (folgas de ponta / gap) dos anéis defasadas em 120 graus uma da outra, evitando que fiquem alinhadas com o pino do pistão, para prevenir a passagem indesejada de óleo e perda de compressão.
- lubrifique abundantemente a parede interna das camisas e a saia dos pistões com óleo de motor novo antes de introduzir o conjunto usando uma cinta de pistão adequada.
- na base de apoio de cada camisa de cilindro junto ao bloco do motor, utilize os anéis de vedação de papel (se inclusos) ou aplique um selante técnico de cura anaeróbica de alta temperatura em camada extremamente fina, garantindo perfeita estanqueidade.
- atenção ao torque de aperto das porcas dos cabeçotes: siga a ordem em cruz conforme recomendado pelo manual de oficina vw, aplicando uma primeira etapa de aperto leve e finalizando com 32 nm para prisioneiros de 10 mm, ou 25 nm para prisioneiros de 8 mm.
## garantia e suporte mercantil
este produto é distribuÃdo oficialmente pela mercantil distribuidora e possui garantia estendida de até 24 meses contra eventuais defeitos estruturais ou de usinagem, conforme polÃtica interna baseada na cobertura da kspg. a cobertura da garantia não abriga danos decorrentes de erros de montagem, sobre-giro, falta crônica de lubrificação, funcionamento inicial sem óleo, superaquecimento por problemas na capela/ventoinha de arrefecimento ou modificações para aumento de cilindrada (ajustes fora de padrão).
## perguntas frequentes
- este kit serve no motor vw 1300 ou 1600 refrigerado a ar
não. este kit possui diâmetro interno de camisa e pistão de 83,00 milÃmetros, especÃfico para o motor 1500 (cilindrada real de aproximadamente 1493 cm³). os motores 1300 utilizam diâmetro de 77,00 milÃmetros e os motores 1600 utilizam diâmetro de 85,50 milÃmetros.
- os pistões são da medida std (standard) ou sobremedida (0,50 / 1,00)
este kit de reposição completa acompanha as camisas novas em conjunto com os pistões na medida standard (std), o que significa que o diâmetro nominal é exatamente de 83,00 milÃmetros, dispensando a necessidade de retificar camisas velhas.
- o jogo de juntas que vem no kit inclui os retentores de óleo
este kit de motor parcial traz o jogo de juntas necessário para o fechamento dos cilindros, cabeçotes e admissão. no entanto, o kit de juntas de motor completo (com retentor do volante, anéis de borracha do radiador de óleo e vedações da carcaça do bloco) pode necessitar de complementação dependendo da profundidade da reforma executada no motor.
## descrição rápida
kit de motor completo para a linha volkswagen com motorização 1500 cilindradas refrigerada a ar, movida a gasolina. produzido pela kolbenschmidt (ks), uma das principais marcas globais de componentes de motor e fornecedora original da linha de montagem, este conjunto garante o restabelecimento completo das especificações dimensionais, excelente vedação, baixa fricção e durabilidade superior contra dilatações térmicas severas.
## identificadores e códigos de referência
- sku mercantil: 40298969
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 40298969 (ou 40298.969)
- código(s) oem / equivalente original:
- vw: 0311980591 (referência base do jogo de motor)
- metal leve: suk1007
- mahle: k70062
- ean / gtin (código de barras):
- 7890537109092
## conteúdo da embalagem
este kit de motor é comercializado em formato de pacote completo pela fabricante kspg, contendo os seguintes itens:
- 4 unidades camisa de cilindro
- marca: ks (kolbenschmidt)
- diâmetro interno: 83,00 milÃmetros
- material: ferro fundido centrifugado de alta liga
- 4 unidades pistão de motor (medida standard std)
- marca: ks (kolbenschmidt)
- material: liga leve de alumÃnio silÃcio estruturado
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro externo: 22,00 milÃmetros
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)
- tipo de anéis: compressão, raspador e óleo
- 8 unidades capas de tucho (tubos de proteção das varetas)
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de juntas de motor completo
- marca: sabó (ou junta homologada fornecida diretamente no encarte técnico do kit ks)
## compatibilidade com veÃculos ou aplicações recomendadas
este kit destina-se estritamente aos motores boxer 1.5 (1500 cm³) refrigerados a ar a gasolina:
- volkswagen fusca 1500 gasolina anos: 1970, 1971, 1972, 1973, 1974, 1975, 1976
- volkswagen kombi 1500 (furgão / luxo / pick-up / standard) gasolina anos: 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975
- volkswagen karmann-ghia coupé 1500 gasolina anos: 1967, 1968, 1969, 1970
## especificações técnicas
- diâmetro nominal do cilindro (pistão): 83,00 milÃmetros (medida standard / std)
- curso do motor associado: 69,00 milÃmetros
- altura de compressão do pistão: 36,10 milÃmetros este dado pode variar de acordo com a versão exata do seu motor. consulte um mecânico de confiança ou nosso suporte técnico antes de finalizar a instalação.
- diâmetro do pino do pistão: 22,00 milÃmetros
- tipo de prisioneiro do bloco compatÃvel: 8,00 milÃmetros (prisioneiro fino) e 10,00 milÃmetros (prisioneiro grosso)
- espessura das canaletas de anéis:
- primeira canaleta (anel de compressão): 2,00 milÃmetros
- segunda canaleta (anel raspador): 2,00 milÃmetros
- terceira canaleta (anel de óleo): 4,00 milÃmetros
- combustÃvel aplicável: gasolina
## aplicação: o que é e para que serve
o kit de motor, conhecido tecnicamente como kit de camisa, pistão e anéis, reconstrói a câmara de combustão do motor boxer. ele é responsável por conter a queima da mistura arcombustÃvel e transformar essa energia em movimento mecânico por meio dos pistões que movimentam as bielas e o virabrequim. as camisas sofrem desgaste direto por atrito e calor intenso. a substituição integral impede o consumo excessivo de óleo lubrificante, elimina falhas de compressão, vazamentos na base das camisas e ruÃdos de batida de pistão (saia solta).
## recomendações técnicas de uso/montagem
- realize a medição minuciosa das folgas das bronzinas de biela, do alojamento das camisas no bloco do motor e do alinhamento do virabrequim (retÃfica do bloco caso haja deformações nas faces de apoio das camisas).
- monte os anéis utilizando um alicate expansor adequado para evitar microtrincas estruturais nos anéis de segmento.
- posicione as aberturas (folgas de ponta / gap) dos anéis defasadas em 120 graus uma da outra, evitando que fiquem alinhadas com o pino do pistão, para prevenir a passagem indesejada de óleo e perda de compressão.
- lubrifique abundantemente a parede interna das camisas e a saia dos pistões com óleo de motor novo antes de introduzir o conjunto usando uma cinta de pistão adequada.
- na base de apoio de cada camisa de cilindro junto ao bloco do motor, utilize os anéis de vedação de papel (se inclusos) ou aplique um selante técnico de cura anaeróbica de alta temperatura em camada extremamente fina, garantindo perfeita estanqueidade.
- atenção ao torque de aperto das porcas dos cabeçotes: siga a ordem em cruz conforme recomendado pelo manual de oficina vw, aplicando uma primeira etapa de aperto leve e finalizando com 32 nm para prisioneiros de 10 mm, ou 25 nm para prisioneiros de 8 mm.
## garantia e suporte mercantil
este produto é distribuÃdo oficialmente pela mercantil distribuidora e possui garantia estendida de até 24 meses contra eventuais defeitos estruturais ou de usinagem, conforme polÃtica interna baseada na cobertura da kspg. a cobertura da garantia não abriga danos decorrentes de erros de montagem, sobre-giro, falta crônica de lubrificação, funcionamento inicial sem óleo, superaquecimento por problemas na capela/ventoinha de arrefecimento ou modificações para aumento de cilindrada (ajustes fora de padrão).
## perguntas frequentes
- este kit serve no motor vw 1300 ou 1600 refrigerado a ar
não. este kit possui diâmetro interno de camisa e pistão de 83,00 milÃmetros, especÃfico para o motor 1500 (cilindrada real de aproximadamente 1493 cm³). os motores 1300 utilizam diâmetro de 77,00 milÃmetros e os motores 1600 utilizam diâmetro de 85,50 milÃmetros.
- os pistões são da medida std (standard) ou sobremedida (0,50 / 1,00)
este kit de reposição completa acompanha as camisas novas em conjunto com os pistões na medida standard (std), o que significa que o diâmetro nominal é exatamente de 83,00 milÃmetros, dispensando a necessidade de retificar camisas velhas.
- o jogo de juntas que vem no kit inclui os retentores de óleo
este kit de motor parcial traz o jogo de juntas necessário para o fechamento dos cilindros, cabeçotes e admissão. no entanto, o kit de juntas de motor completo (com retentor do volante, anéis de borracha do radiador de óleo e vedações da carcaça do bloco) pode necessitar de complementação dependendo da profundidade da reforma executada no motor.
Ficha técnica
| Descrição da peça | KIT VOLKS 1500 GAS.AR 67/76 |
| Marca | KSPG |
| SKU | 007230 |
| Código Fabricante | 40298969 |
| Código de barras | 7890537109092 |
| Códigos de referência | 40298969 |
