# sku: 91511960 - kit motor parcial vw 1600 refrigeração a ar (gasolina) - kspg (ks)

## descrição rápida
kit de motor parcial em medida standard (std) para a linha volkswagen com motorização 1600 cilindradas refrigerada a ar, movido a gasolina. desenvolvido pela kolbenschmidt (ks), este kit de 8 aletas é específico para os motores fabricados até o ano de 1983 (sistema de cabeçote antigo com câmara funda e prisioneiros do bloco compatíveis com cabeçotes de 8 aletas). o conjunto garante o perfeito restabelecimento da taxa de compressão nominal, controle de emissões, alta durabilidade térmica e estanqueidade dos cilindros.

## identificadores e códigos de referência
- sku mercantil: 91511960
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 91511960
- código(s) oem / equivalente original:
- vw: 0311980611 este dado pode variar de acordo com a versão exata do seu motor. consulte um mecânico de confiança ou nosso suporte técnico antes de finalizar a instalação.
- ean / gtin (código de barras):
- 7890537109016

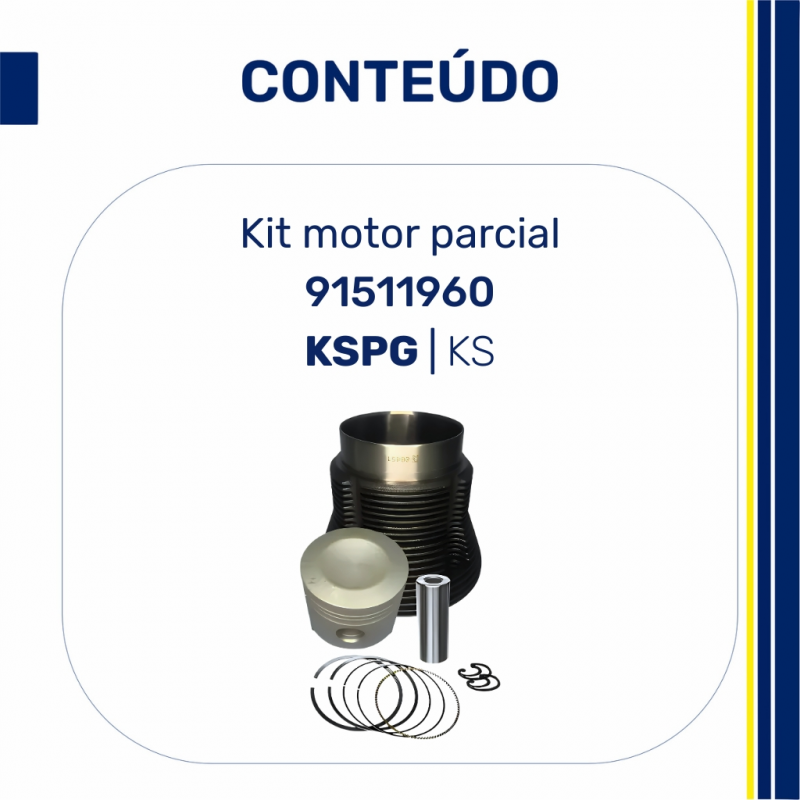

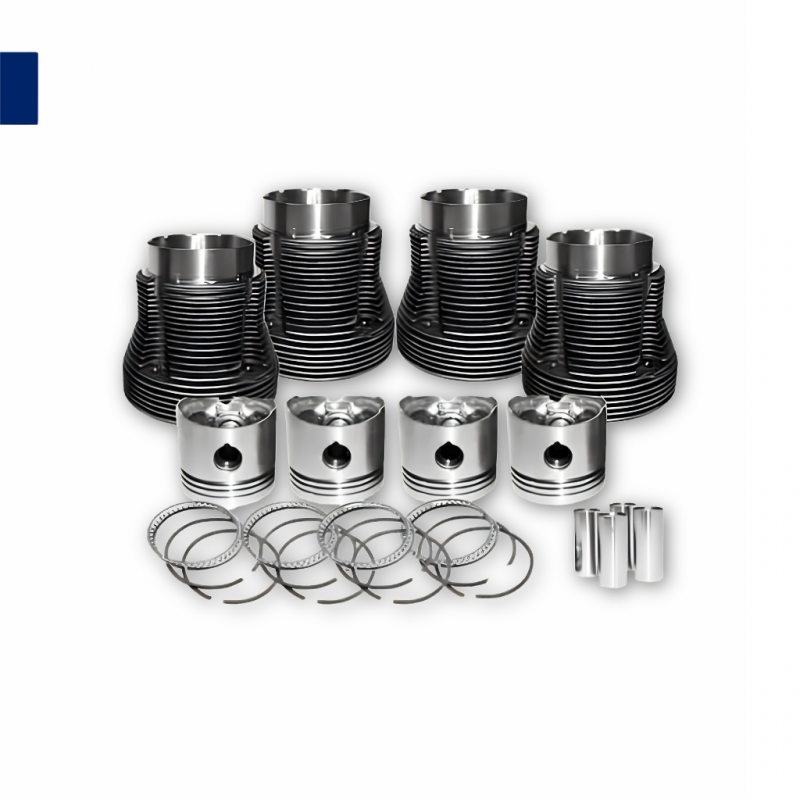

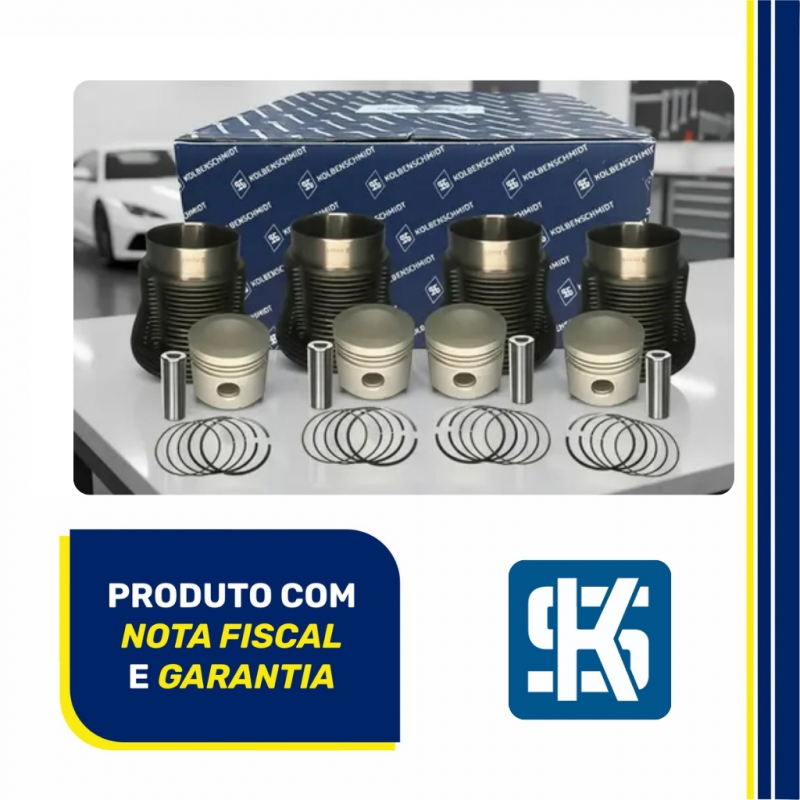

## conteúdo da embalagem
este kit de reparo parcial é fornecido em embalagem industrial protetora da fabricante ks, sendo composto pelos seguintes itens:
- 4 unidades camisa de cilindro (medida std 8 aletas)
- marca: ks (kolbenschmidt)
- característica: 8 aletas de refrigeração externas por camisa
- 4 unidades pistão de motor (medida std)
- marca: ks (kolbenschmidt)
- característica: cabeça do pistão plana (para cabeçote de câmara funda)
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro: 22,00 milímetros
- 8 unidades anéis de trava do pino do pistão
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)

## compatibilidade com veículos ou aplicações recomendadas
este kit destina-se estritamente aos motores boxer 1.6 (1600 cm³) refrigerados a ar a gasolina, equipados com cabeçote antigo de 8 aletas (até ano de fabricação 1983):
- volkswagen fusca 1600 gasolina anos: 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983
- volkswagen brasília 1600 gasolina anos: 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982
- volkswagen kombi 1600 (luxo / furgão / standard / pick-up) gasolina anos: 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983
- volkswagen gol g1 (bx) 1600 gasolina anos: 1980, 1981, 1982, 1983
- volkswagen saveiro g1 1600 gasolina anos: 1982, 1983
- volkswagen variant i / tl 1600 gasolina anos: 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978
- volkswagen variant ii 1600 gasolina anos: 1978, 1980, 1981, 1982
- volkswagen karmann-ghia 1600 gasolina anos: 1970, 1971, 1972
- gurgel g15 / xavante 1600 gasolina anos: 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983

## especificações técnicas
- diâmetro nominal do cilindro (pistão): 85,50 milímetros (medida standard / std)
- número de aletas de resfriamento da camisa: 8 aletas (modelo antigo)
- desenho do topo do pistão: cabeça plana (para cabeçote de câmara funda)
- diâmetro do pino do pistão: 22,00 milímetros
- compatibilidade de prisioneiros do bloco: prisioneiros de 8,00 milímetros (fino) e 10,00 milímetros (grosso), adequados aos cabeçotes antigos de 8 aletas
- altura de compressão do pistão: 39,60 milímetros
- espessura das canaletas de anéis:
- primeira canaleta (anel de compressão): 2,00 milímetros
- segunda canaleta (anel raspador): 2,00 milímetros
- terceira canaleta (anel de óleo): 4,00 milímetros
- material das camisas: ferro fundido centrifugado com alto teor de silício
- material dos pistões: liga leve de alumíniosilício termicamente estruturada

## aplicação: o que é e para que serve
o kit de motor parcial é composto pelas peças que sofrem maior atrito e carga térmica no motor boxer. as camisas guiam o movimento retilíneo dos pistões, enquanto os pistões e os anéis de segmento vedam a câmara para que a pressão gerada pela queima do combustível não escape para o cárter. com o tempo, a fricção dos anéis gera ovalização nas camisas e folgas excessivas nos pistões, resultando em perda de compressão (perda de força), fumaça excessiva no escapamento e alto consumo de óleo. a substituição por este kit ks resolve esses sintomas de forma definitiva em motores vw 1600 fabricados até 1983 com cabeçote antigo de 8 aletas.

## recomendações técnicas de uso/montagem
- valide previamente se o bloco do motor não apresenta folga excessiva no alojamento de apoio da base das camisas e se os prisioneiros estão devidamente ancorados.
- utilize exclusivamente ferramenta expansora de anéis apropriada para a montagem dos anéis nas canaletas dos pistões, mitigando riscos de microfissuras estruturais.
- garanta que as aberturas (gaps) de cada anel de segmento fiquem defasadas em 120 graus uma da outra. nunca monte as pontas dos anéis alinhadas com o pino do pistão, pois isso gera passagem imediata de óleo e gases.
- aplique óleo de motor limpo de viscosidade adequada na face interna das camisas e nas saias dos pistões antes de introduzi-los. utilize uma cinta de pistões ajustável para evitar a quebra dos anéis no momento da inserção.
- posicione as camisas de modo que as aletas de refrigeração fiquem alinhadas com o fluxo de ar gerado pela ventoinha na capela.
- siga a ordem cruzada recomendada pela vw para o torque dos cabeçotes de motor a ar antigo, aplicando o torque final de 32 nm para prisioneiros grossos (10 mm) ou 25 nm para prisioneiros finos (8 mm).

## garantia e suporte mercantil
este kit de reparo distribuído pela mercantil distribuidora dispõe de garantia legal de 90 dias (3 meses) contra defeitos de fabricação, de acordo com a legislação vigente. a garantia perderá totalmente sua validade em casos de danos causados por erro de montagem, quebra de anéis por imperícia na instalação, marcas de engripamento por funcionamento inicial sem óleo ou superaquecimento devido a obstruções nas passagens de ar da capela do motor boxer.

## perguntas frequentes
- qual a diferença deste kit antigo de 8 aletas para o kit moderno de 1600
o kit de modelo antigo de 8 aletas possui desenho de camisas e pistões compatível com blocos e cabeçotes de prisioneiros adequados a cabeçote 8 aletas fabricados até 1983. os motores 1600 modernos (após 1984 ou com cabeçotes de 6 aletas e outras configurações) utilizam camisas com desenho de aletas diferente, outra espessura de assentamento no bloco e, em muitos casos, pistões com perfil distinto.

- este kit já acompanha o jogo de juntas e as capas de tucho
não. diferente de outros pacotes, este kit é na configuração parcial básica de reposição de força, contendo estritamente as 4 camisas, os 4 pistões, os 4 pinos com travas e o jogo de anéis completo para os pistões. o jogo de juntas e os tubos (capas) de tucho devem ser adquiridos de forma separada.

- os pistões são planos ou côncavos
estes pistões são do modelo plano (para atuação com cabeçotes de câmara funda), característica essencial para a configuração original de taxa de compressão nos motores vw 1600 antigos movidos a gasolina.

---

Ficha técnica

Descrição da peça	KIT VOLKS 1600 GAS.AR 67/83
Marca	KSPG
SKU	011071
Código Fabricante	91511960
Código de barras	7890537109016
Códigos de referência	91511960
