# sku: 97169969 - kit motor completo volkswagen 1600 refrigeração a ar (gasolina) - kspg (ks)

## descrição rápida
kit de motor completo em medida standard (std) para a linha volkswagen com motorização 1600 cilindradas refrigerada a ar, movido a gasolina. produzido pela kolbenschmidt (ks), este kit de modelo moderno é composto por camisas de refrigeração otimizadas, pistões em liga leve de alumínio de alta resistência e anéis de segmento calibrados. trata-se de um conjunto completo de padrão original, ideal para restaurar de forma definitiva a força, a compressão dos cilindros e diminuir o consumo de óleo lubrificante nos motores boxer fabricados a partir de 1984.

## identificadores e códigos de referência
- sku mercantil: 97169969
- marca: kspg (kolbenschmidt / ks)
- código de referência do fabricante: 97169969 (kit top line / kit completo)
- código(s) oem / equivalente original:
- vw: 0311980613 este dado pode variar de acordo com a versão exata do seu motor. consulte um mecânico de confiança ou nosso suporte técnico antes de finalizar a instalação.
- metal leve: suk1622 (ou suk1622000)
- mahle: k70202 std
- cofap: k-11349
- ean / gtin (código de barras):
- 7890537109610

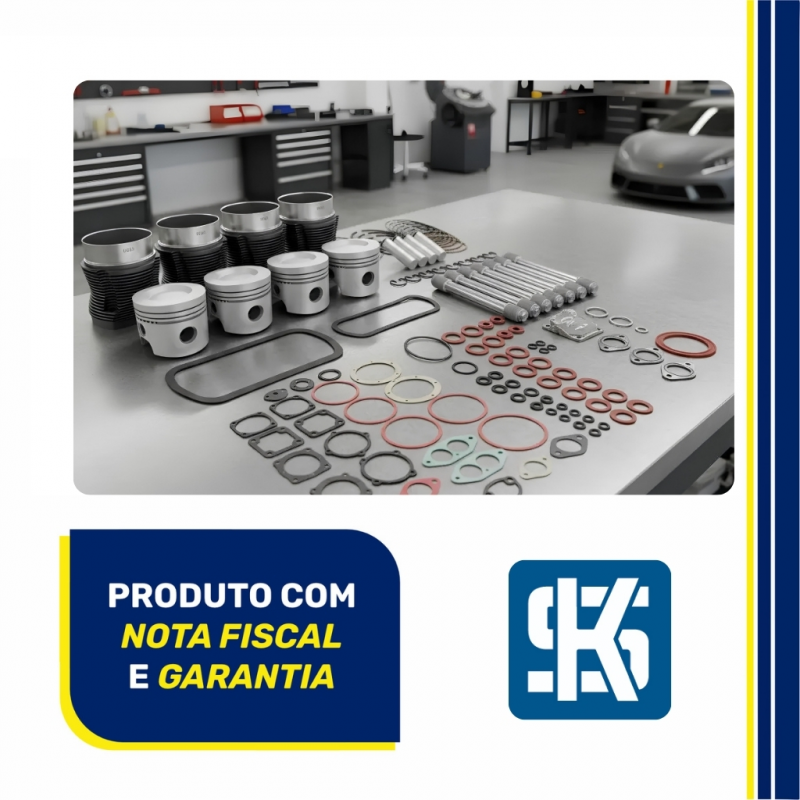

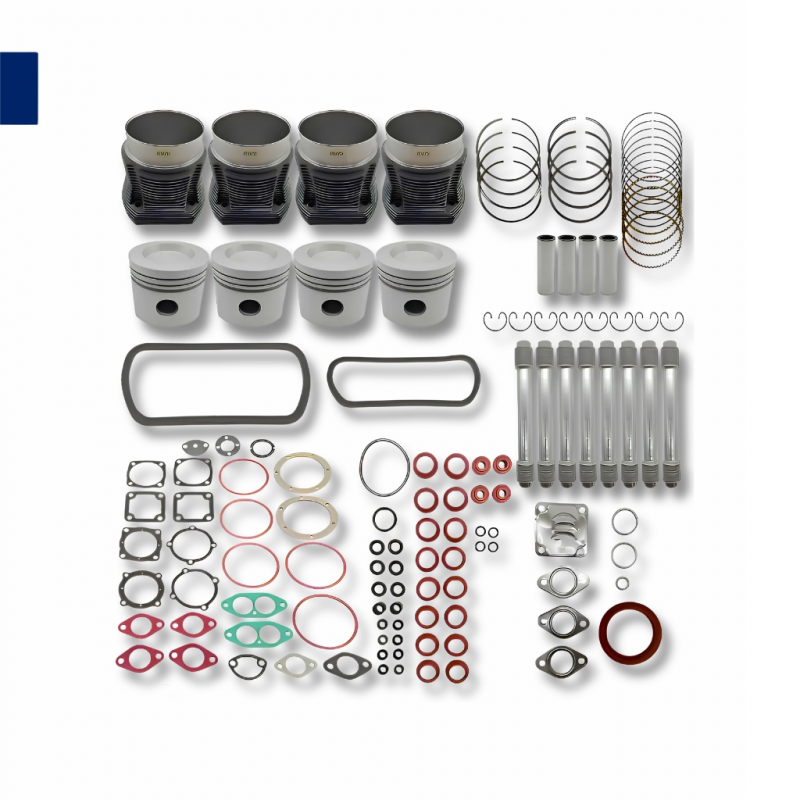

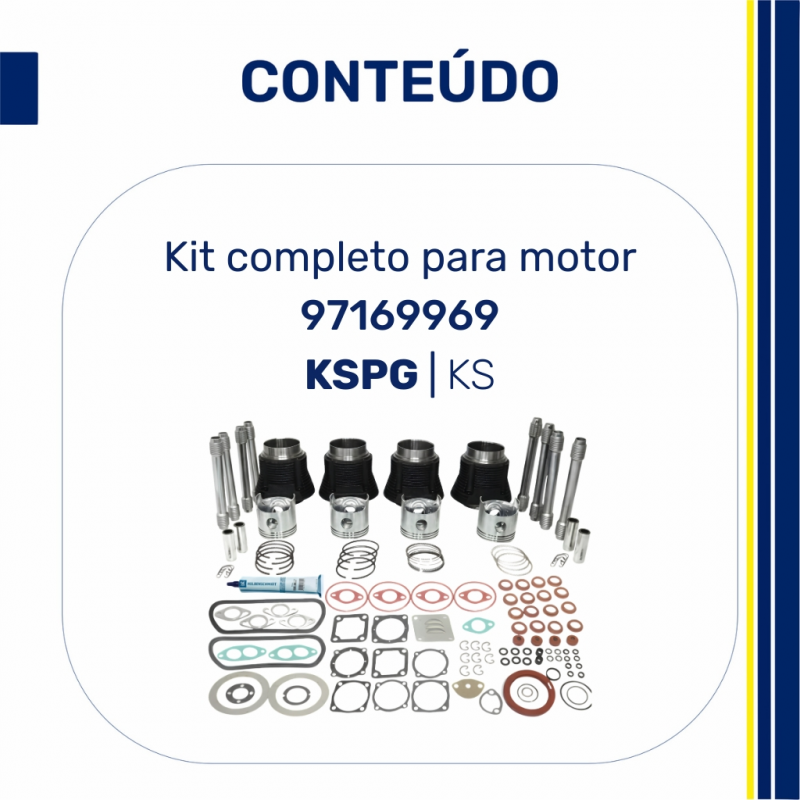

## conteúdo da embalagem
este kit é um pacote integrado completo para reparação, sendo composto por:
- 4 unidades camisa de cilindro (medida std modelo moderno)
- marca: ks (kolbenschmidt)
- 4 unidades pistão de motor (medida std)
- marca: ks (kolbenschmidt)
- 4 unidades pino de pistão
- marca: ks (kolbenschmidt)
- diâmetro: 22,00 milímetros
- 8 unidades anéis de trava do pino do pistão
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de anéis de segmento (para os 4 pistões)
- marca: ks (kolbenschmidt)
- 8 unidades capas de tucho (tubos de proteção das varetas)
- marca: ks (kolbenschmidt)
- 1 conjunto jogo de juntas de motor completo
- marca: sabó (ou junta homologada fornecida diretamente no encarte técnico do kit ks)
- 1 conjunto jogo de retentores de óleo
- marca: homologada ks
- 1 unidade bisnaga de silicone/cola selante para montagem
- marca: homologada ks

## compatibilidade com veículos ou aplicações recomendadas
este kit destina-se estritamente aos motores boxer 1.6 (1600 cm³) refrigerados a ar a gasolina fabricados a partir de 1984 (cabeçote moderno com prisioneiro fino de 8,00 milímetros):
- volkswagen fusca 1600 gasolina anos: 1984, 1985, 1986, 1993, 1994, 1995, 1996
- volkswagen kombi 1600 (luxo / furgão / standard / pick-up) gasolina anos: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006
- volkswagen gol g1 (bx) 1600 gasolina anos: 1984, 1985, 1986
- volkswagen saveiro g1 1600 gasolina anos: 1984, 1985, 1986

## especificações técnicas
- diâmetro nominal do cilindro (pistão): 85,50 milímetros (medida standard / std)
- curso do motor associado: 69,00 milímetros
- modelo de aplicação: cabeçotes modernos com prisioneiro fino (8,00 milímetros)
- diâmetro do pino do pistão: 22,00 milímetros
- altura de compressão do pistão: 39,60 milímetros
- desenho do topo do pistão: cabeça côncava (específico para motor a gasolina)
- espessura das canaletas de anéis:
- primeira canaleta (anel de compressão): 2,00 milímetros
- segunda canaleta (anel raspador): 2,00 milímetros
- terceira canaleta (anel de óleo): 4,00 milímetros
- tipo de refrigeração: ar (ventoinha forçada por capela)
- combustível aplicável: gasolina

## aplicação: o que é e para que serve
o kit de motor, conhecido tecnicamente como kit de camisa, pistão e anéis, reconstrói a câmara de combustão do motor boxer. ele é responsável por conter a queima da mistura arcombustível e transformar essa energia em movimento mecânico por meio dos pistões que movimentam as bielas e o virabrequim. as camisas sofrem desgaste direto por atrito e calor intenso. a substituição integral por este kit top line da ks impede o consumo excessivo de óleo lubrificante, elimina falhas de compressão nos cilindros, vazamentos de gases e ruídos mecânicos indesejados (como batidas de saia de pistão).

## recomendações técnicas de uso/montagem
- realize a limpeza rigorosa da carcaça de alumínio do bloco do motor, prestando extrema atenção na base de alojamento e apoio das camisas novas para assegurar que não haja resíduos que causem desalinhamentos.
- monte os anéis de segmento nas canaletas dos pistões utilizando obrigatoriamente um alicate expansor de anéis apropriado, evitando microfissuras estruturais e perda precoce da pressão radial.
- distribua as pontas (gaps) dos anéis defasadas em 120 graus uma da outra no pistão. garanta que nenhuma abertura fique alinhada com a direção do pino de pistão para evitar vazamentos de compressão.
- aplique uma camada fina e uniforme de silicone de alta temperatura (que acompanha o kit) nas superfícies de contato indicadas, garantindo a vedação estanque entre a base das camisas e o bloco de alumínio.
- no momento da instalação das camisas, umedeça as paredes internas das camisas e a saia dos pistões com óleo de motor novo e limpo. introduza o pistão utilizando uma cinta de compressão de anéis apropriada para evitar quebras acidentais de anéis.
- siga a ordem cruzada especificada no manual do fabricante para o torqueamento das porcas de fixação do cabeçote. o torque recomendado para motores modernos de prisioneiro fino (8 mm) é de 25 nm, devendo sempre ser conferido no manual de serviço vw correspondente ao motor.

## garantia e suporte mercantil
este produto distribuído pela mercantil distribuidora conta com garantia de fábrica de até 24 meses (2 anos) assegurada diretamente pela kspg contra defeitos mecânicos ou falhas no processo térmico de fundição do metal. a cobertura de garantia será invalidada se constatado erro de montagem, quebra de anéis no encaixe, uso sem pré-lubrificação inicial, problemas de superaquecimento decorrentes de bloqueio de ar na capela ou uso de combustível adulterado.

## perguntas frequentes
- este kit serve nos motores vw 1600 fabricados antes de 1983
não. este modelo moderno possui diâmetro externo de assentamento da base e desenho de camisas otimizados para blocos de prisioneiro fino de 8,00 milímetros instalados a partir de 1984. motores fabricados até 1983 utilizam o kit antigo de 8 aletas de refrigeração e conjunto compatível com cabeçotes e blocos de configuração anterior.

- os pistões deste kit são planos ou côncavos
os pistões deste kit são côncavos (com câmara profunda no topo), característica técnica necessária para manter a taxa de compressão correta nos motores de 1600 cilindradas movidos exclusivamente a gasolina.

- o jogo de juntas e retentores incluídos no kit atende todo o motor
sim. este kit é fornecido no padrão top line da ks, o que significa que já vem acompanhado do kit de vedação de óleo e do jogo de juntas completo para o processo de montagem e fechamento dos cabeçotes, juntas de cilindro, coletores e tampa de válvulas do motor, além do selante de montagem.

---

Ficha técnica

Descrição da peça	KIT VOLKS 1600 GAS.AR 85/99
Marca	KSPG
SKU	011266
Código Fabricante	97169969
Código de barras	7890537109610
Códigos de referência	97169969
